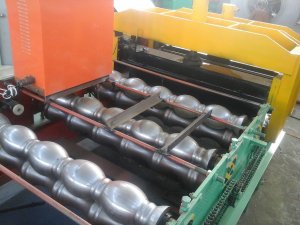

1050型琉璃瓦压瓦机设备

 1050型琉璃瓦压瓦机工作原理:

　　1050型琉璃瓦压瓦机主要由进料导入平台，成型主机，冲模压型装置，成型剪切装置，液压站，电脑控制系统等几部分组成。选装配置有普通放料机，液压放料机，自动剁料机，成品托架等。

　　经1050型琉璃瓦压瓦机辊轧冲模成型的仿古琉璃瓦具有外形美观，古朴典雅，造型考究别致，品位等特点，可广泛用于花园式工厂，旅游风景区，亭台楼榭，宾馆别墅，展览馆，度假村，家庭等建筑及室外装饰。

　　1050型琉璃瓦压瓦机主要由进料导入平台，成型主机，冲模压型装置，成型剪切装置，液压站，电脑控制系统等几部分组成。选装配置有普通放料机，液压放料机，自动剁料机，成品托架等。

1050型琉璃瓦压瓦机的特点：

　　1、1050型琉璃瓦压瓦机压型部分是液压缸带动模具上下移动，可以把彩钢压成许多节，形似琉璃瓦。切刀部分是液压缸带动刀具上下移动，可以把彩色钢瓦切断。

　　2、1050型琉璃瓦压瓦机执行部分有变频器驱动电机，液压站电机，压型的两个液压电磁阀，切刀的两个液压电磁阀。

　　3、1050型琉璃瓦压瓦机带有14个输入/10个继电器输出，刚好满足输入输出要求。再配KDN文本屏，可以完成参数设定，报警显示，帮助信息，生产数据显示等等。

　　4、1050型琉璃瓦压瓦机有许多参数要设定，用文本屏设定。参数设定有设备参数和用户参数设定两种。设备参数有：单脉冲长、过冲量、压型距、压型时间、切刀时间等等。用户参数有：张数、长度、   节、末节、节距、节数等等。

　　1050型琉璃瓦压瓦机采用自动控制软件,实现生产信息化管理,整个机组自动化控制系统用高集成的网络,使自动化系统性能   优.对弯曲或扭曲的矫直，通常在后一道成型辊和切断模之间进行，如果   后一压瓦机道轧辊不能地支撑型材，那么在进入矫直机构的一侧时，   对整个型材截面进行支撑，而对于不对称进行矫直时，在矫直的同时有可能发生扭转变形，这时需要在型材变形相反的方向进行弯曲和扭转矫直。

　　1050型琉璃瓦压瓦机主要由进料导入平台，成型主机，冲模压型装置，成型剪切装置，液压站，电脑控制系统等几部分组成。选装配置有普通放料机，液压放料机，自动剁料机，成品托架等。该设备轮   大直径140mm，压制厚度0.3-0.8mm，生产主要产品玻璃瓦、屋面板等。1050型琉璃瓦机生产的产品具有重量轻、、承重大、性好的特点，被广泛应用于多高层钢结构建筑。

1050型琉璃瓦压瓦机的主要技术参数：

　　放料架外形尺寸：长860mm×宽1450mm×高1124mm

　　成型机   大限速度：10m/min

　　成型彩钢板厚度：0.5-0.6mm

　　成型彩钢板展开宽度：1000mm

　　成型琉璃瓦宽度：828mm，偏差±1/100

　　成型琉璃瓦波高：28mm，偏差28-0.3

　　成型机架：14道

　　成型机架外形尺寸：长8268mm×宽1486mm×高897mm

　　冲型机外形尺寸：长477mm×宽1380mm×高837mm

　　主电机功率：3.7KW

　　轧辊材料：45＃钢经数控加工，抛光后，外表镀铬0.05mm

　　轧辊轴径：Φ70mm

　　摆线针轮减速器型号：BWD22-71-2.2KW

　　液压油泵电机：5.5KW

　　   变频器

　　电脑采用   PLC

　　电脑操作面板，文本文屏

　　机组包括：成型主机、液压站、放料架、成型剪、控制箱、出料架
