彩钢夹芯复合板成型机

彩钢夹芯复合板成型机

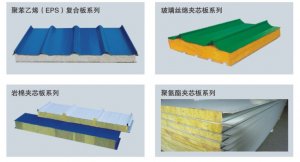

复合板成型设备是能一次性复合成瓦楞型复合板,把彩涂钢卷压成型后用粘合剂复合在较厚的内芯材料的两面,形成了一种、重量轻、隔热保温、外形美观的新型建
彩钢夹芯复合板成型机详细说明:

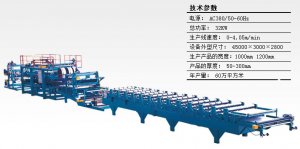

 复合板成型设备是能一次性复合成瓦楞型复合板,把彩涂钢卷压成型后用粘合剂复合在较厚的内芯材料的两面,形成了一种、重量轻、隔热保温、外形美观的新型建筑材料。成型设备广泛应用于轻钢结构建筑的顶层及墙体,产品具有色泽鲜艳,无需二次装饰的特点。整个过程由电脑控制,采用的生产工艺以气、电、机械为一体,是生产加芯彩钢夹芯板,生产工业厂房、仓库等房面板和墙板的设备。

  复合板成型设备主要工艺流程:
  进料→防卷→封板成型→→压槽→滴胶→加热→卷边→插口→成型→开槽→长度→设定→剪断(钢板)→成品输出
泡沫全套生产线总功率是30千瓦,总长度33米,产速度0—20米/分钟,
可压板厚度0.1mm—0.5mm,产品厚度50mm—300mm。
岩棉全套生产线总功率是32千瓦,总长度40米,生产速度0—20米/分,可压板厚度0.1mm—0.5mm,产品厚度50mm—300mm。
一 、放料机构
1、采用螺旋撑起左右可调带刹车整体支架。
2、可支撑重量小于5吨
3、可支撑宽度1250mm以下。
二、压型机构
1、采用250H钢焊接而成。
2、中板厚度12mm
3、轴径:70mm
4、排数:泡沫机为13排。岩棉双层机下层950扣帽式为147排,上层为13排。
5、压辊材质:45号,表面镀硬络。
6、传动方式:采用行星摆线减速机链条传动。
7、功率:3千瓦
8、进料平台:加装平板切割机。
9、外形尺寸:长7.5米,宽1.8米,高1.3米
10、重量:泡沫机3吨。岩棉双层机6吨

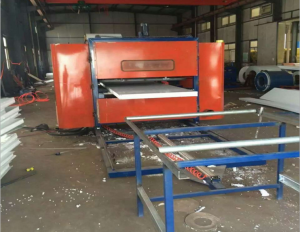

三、复合部分
1、该部分有压筋、涂胶、加温、复合、卷边、开槽、整边。
2、主机采用变频调速。
3、上下厚度电动可调。
4、复合平轴直径:150mm,材质铁轴外包胶,抗磨。
5、泡沫机平轴20根,瓦楞轴6根。岩棉主机平轴20根,瓦楞轴6根,岩棉加长主机平轴26根,瓦楞轴9根。
6、传动方式:传动轴和链条两种方式共同组成。
7、减速机传动功率:3千瓦,5号行星摆线减速机。岩棉减速机传动功率5.5千瓦5号。
8、大架全部采用方管焊接而成,了设备的稳固性和平稳运行。
9、主机外形尺寸:泡沫长11.5米×宽2.3米×高2.5米。
岩棉①长14.5米×宽2.3米×高2.5米
    ②长15.5米×宽2.3米×高2.5米
四、电气部分
1、采用三晶低压电气控制。(可根据客户要求定做)
2、配置:可编程三晶PLC及三晶变频器,使设置的长度加准确。
3、七寸真彩触摸屏,所有编程功能简单实用。
