彩钢夹芯复合板设备

彩钢夹芯复合板设备

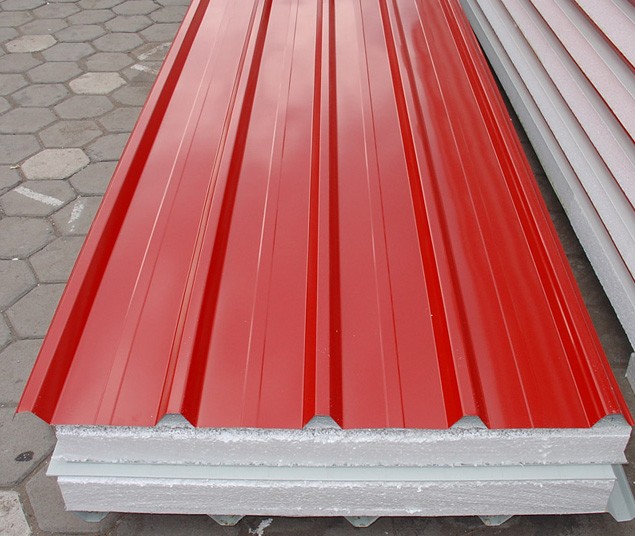

复合板成型设备是把彩涂钢卷压成型后用强力粘合剂复合在较厚的内芯材料的两面,形成了一种强度高、重量轻、隔热保温、坚固耐用外形美观的新型建筑材料。
彩钢夹芯复合板设备详细说明:

 复合板成型设备是把彩涂钢卷压成型后用强力粘合剂复合在较厚的内芯材料的两面,形成了一种强度高、重量轻、隔热保温、坚固耐用外形美观的新型建筑材料。

  复合板成型设备广泛应用于轻钢结构建筑的顶层及墙体,产品具有色泽鲜艳,无需二次装饰的特点。

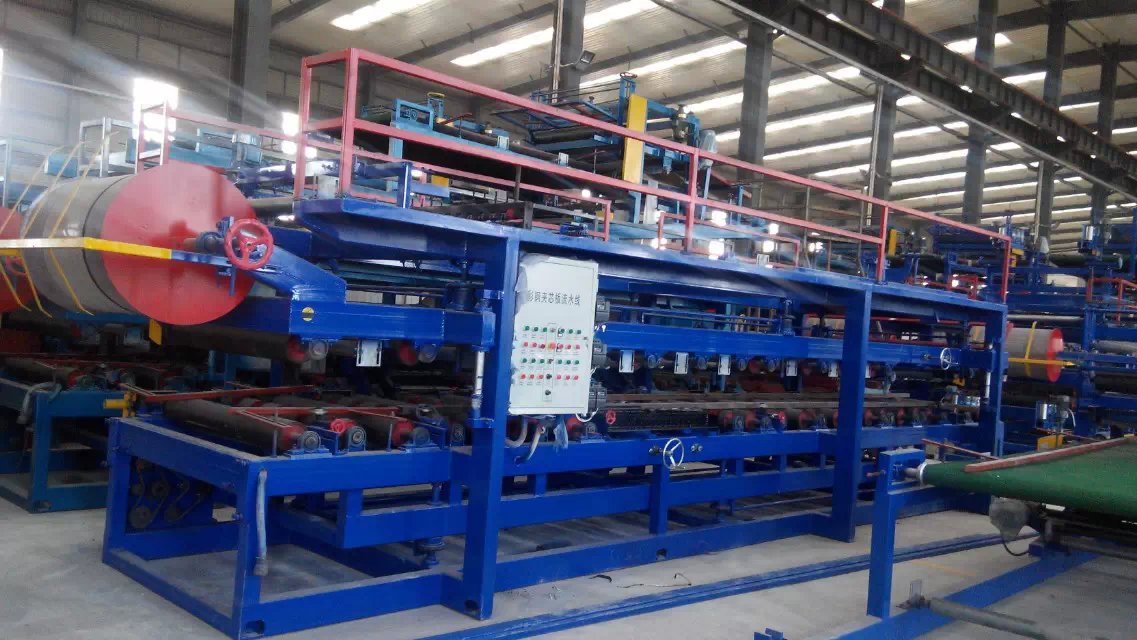

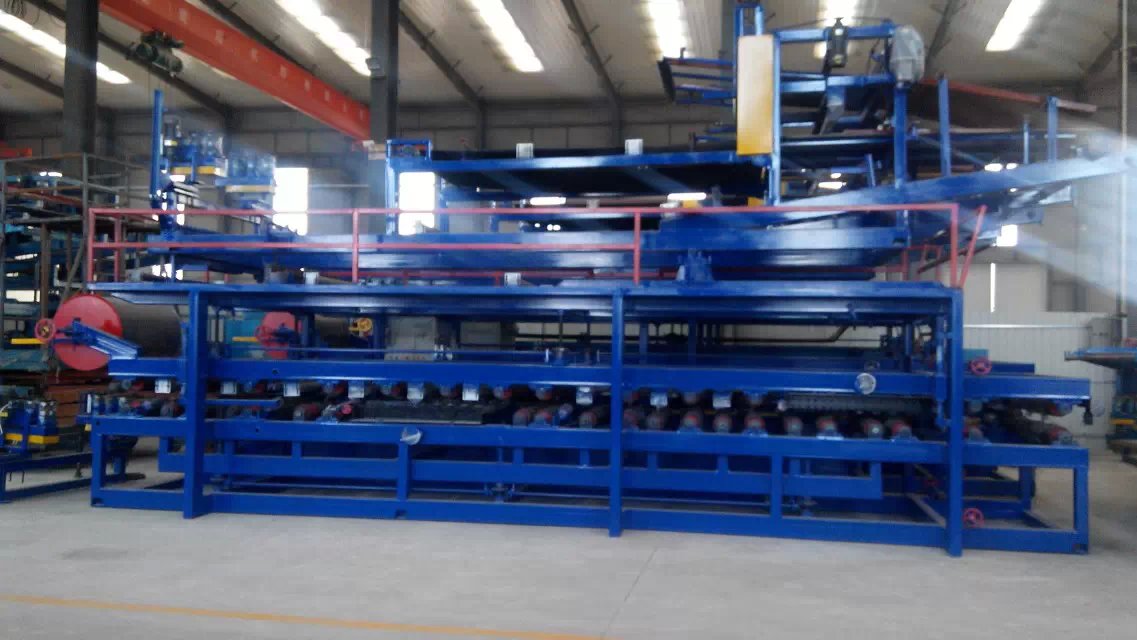

  复合板成型设备能一次性复合成瓦楞型复合板,全套流水线由装料开卷系统、成型系统、切断装置、复合系统(压筋、涂胶、加温、复合、卷边、开槽、整边、气动、自动切断)组成,整个过程由电脑控制,是生产工业厂房、仓库等房面板和墙板不可缺少的设备。

  复合板成型设备采用先进的生产工艺以气、电、机械为一体,是生产加芯彩钢夹芯板的专用机械设备。

  复合板成型设备工作速度采用电脑控制无级调速,使该生产线运行速度稳定,操作简单。

  复合板成型设备根据用户的需求,长度由电脑定位控制,该系统定位   ,且在触摸屏上定时显示,并自动计数、   。

  复合板成型设备主要工艺流程:

  进料→防卷→封板成型→整形→压槽→滴胶→加热→卷边→插口→成型→开槽→长度

  设定→剪断(钢板)→成品输出

泡沫全套生产线总功率是30千瓦,总长度33米,产速度020/分钟,

可压板厚度0.1mm0.5mm,产品厚度50mm300mm

岩棉全套生产线总功率是32千瓦,总长度40米,生产速度020/

 ,可压板厚度0.1mm0.5mm,产品厚度50mm300mm

 、    放料机构

1  采用螺旋撑起左右可调带刹车整体支架。

2  可支撑重量小于5

3  可支撑宽度1250mm以下。

二、    压型机构

1  采用250H钢焊接而成。

2  中板厚度12mm

3  轴径:70mm

4  压轴排数:泡沫机为13排。岩棉双层机下层950扣帽式为147排,

上层为13排。

5  压辊材质:45号,表面镀硬络。

6  传动方式:采用行星摆线减速机链条传动。

7  功率:3千瓦

8  进料平台:加装平板切割机。

9  外形尺寸:长7.5米,宽1.8米,高1.3

10       重量:泡沫机3吨。岩棉双层机6

三、   复合部分

1  该部分有压筋、涂胶、加温、复合、卷边、开槽

、整边。

2  主机采用变频调速。

3  上下厚度电动可调。

4  复合平轴直径:150mm,材质铁轴外包胶,抗磨防滑。

5  泡沫机平轴20根,瓦楞轴6根。岩棉主机平轴20根,瓦楞轴6根,

     岩棉加长主机平轴26根,瓦楞轴9根。

6  传动方式:传动轴和链条两种方式共同组成。

7  减速机传动功率:3千瓦,5号行星摆线减速机。岩棉减速机传动功

     5.5千瓦5号。

8  大架全部采用方管焊接而成,保证了设备的稳固性和平稳运行。

9  主机外形尺寸:泡沫长11.5米×宽2.3米×高2.5米。

岩棉①长14.5米×宽2.3米×高2.5

②长15.5米×宽2.3米×高2.5

四、   电气部分

1  采用三晶低压电气控制。(可根据客户要求定做)

2  配置:可编程三晶PLC及三晶变频器,使设置的长度   加准确。

3  七寸真彩触摸屏,所有编程功能简单实用。
