480型阳極板机

 产品介绍：

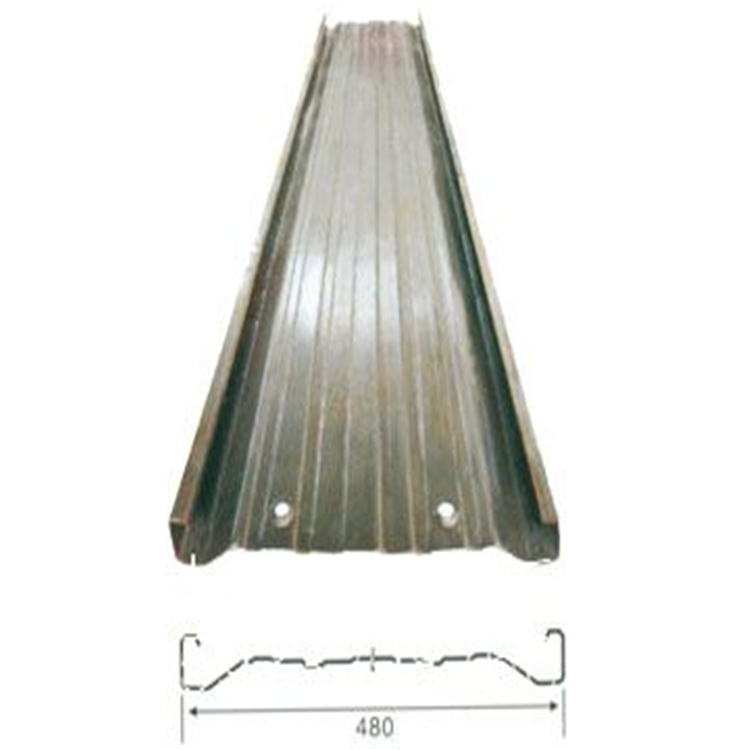

电除阳極板是静电除尘器的核心，通用标准板为C形480mm板与Z形385mm板，可生产C形480型、Z形385型、Z形T24型等阳極板（换轧滚即可）。阳極板的验收标准：平直、、刚度强、不易扭曲。

产品配置：

JK480型阳極板压瓦机参数

设备总长：11m 宽度：1m 高度：1m

电机功率：11Kw 工作电压：380V

生产速度：8~10米/分 宽度：480mm

液压剪断机：5.5kw

压型轴径：18道 Ø80mm辊轴   材质：45#钢调质

压型轮：轴承钢Gcr15锻件，精车、磨光，淬火、

设备底架：400号H钢   18mm厚侧板

传动方式：2寸链条传动

剪切刀：采用Cr12材质，经高温淬火而成，由三片刀组成

冲孔装置：成型板材冲孔冲窝

压板厚度：1-2mm

随机附件：上料架一套，一个操作柜，操作规程和使用说明书各两套

工作流程：（送毛坯料）开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。

成型部分：辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、。
