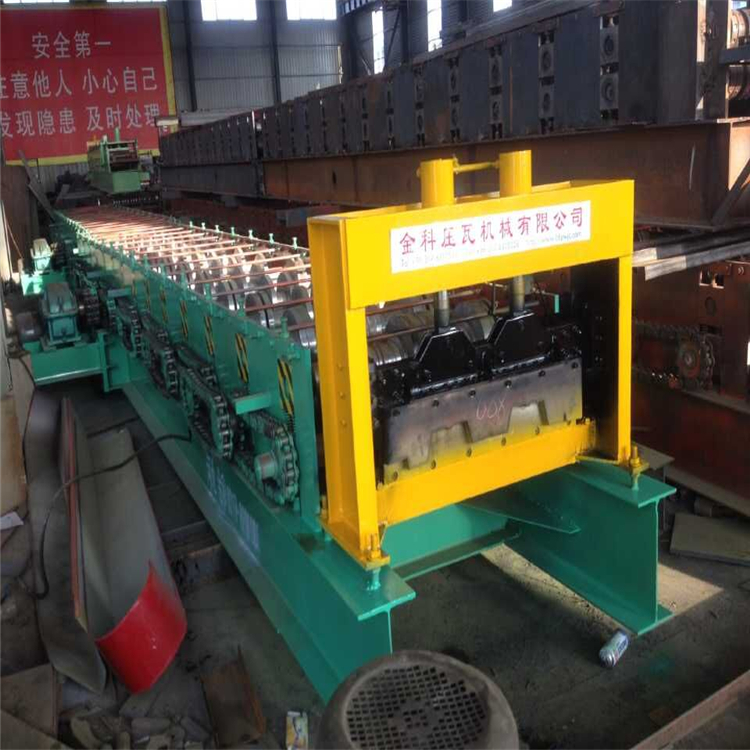

688型楼承板机

688型楼承板机

688型楼承板机采用先进的液压驱动,成型后自动尺切断,不变形,无废料,   系数较高(主机停切断)。该机生产的产品具有重量轻、强度高、承重大、抗震性好的特点,被广泛应用于多高层钢结构建筑领域。
688型楼承板机详细说明:

688型楼承板机主要由放料机、进料导入平台、成型主机、冲孔装置、成型切断装置、液压站、电脑控制柜等几部分组成。
688型楼承板机采用先进的液压驱动,成型后自动尺切断,不变形,无废料,   系数较高(主机停切断)。该机生产的产品具有重量轻、强度高、承重大、抗震性好的特点,被广泛应用于多高层钢结构建筑领域。
688型楼承板机技术参数:
1 自动内张紧开卷机
      a.装卷内径
      b.    大装卷宽度 1000mm
      c.    大装载重量 :6000kg
      f. 油缸内径:125mm
      g. 工作压力:10Mpa

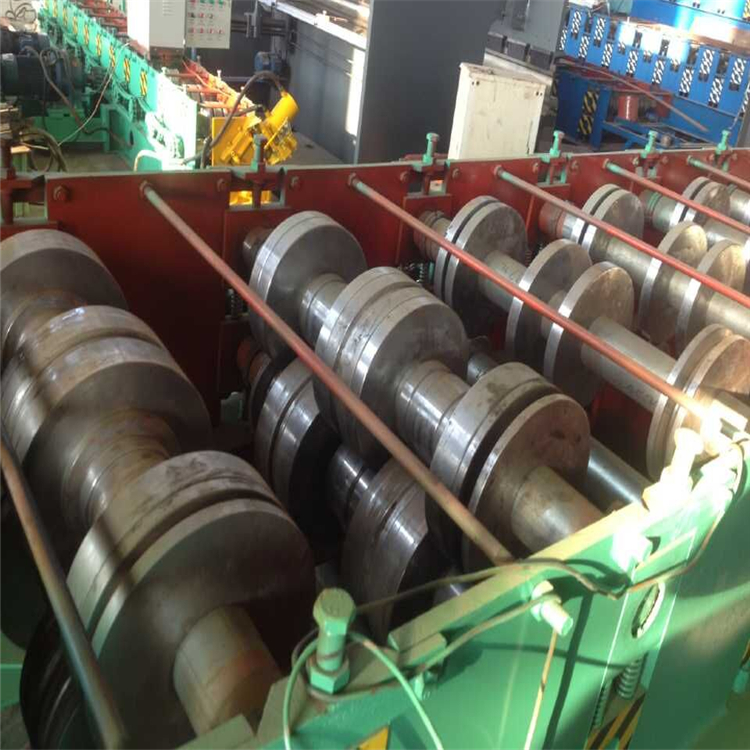

2 成型主机
a. 机架排楼:27排:24 steps
b. 主轴材质45#钢调制处理,外径90mm .轧辊材质15GCR 轴承钢处理HRC58-60°。
d. 主电机功率:22kw
e. 轧制速度:8-12m/min
f. 支架400#H钢焊接
g. 轧辊表面镀硬铬厚度0.05mm.

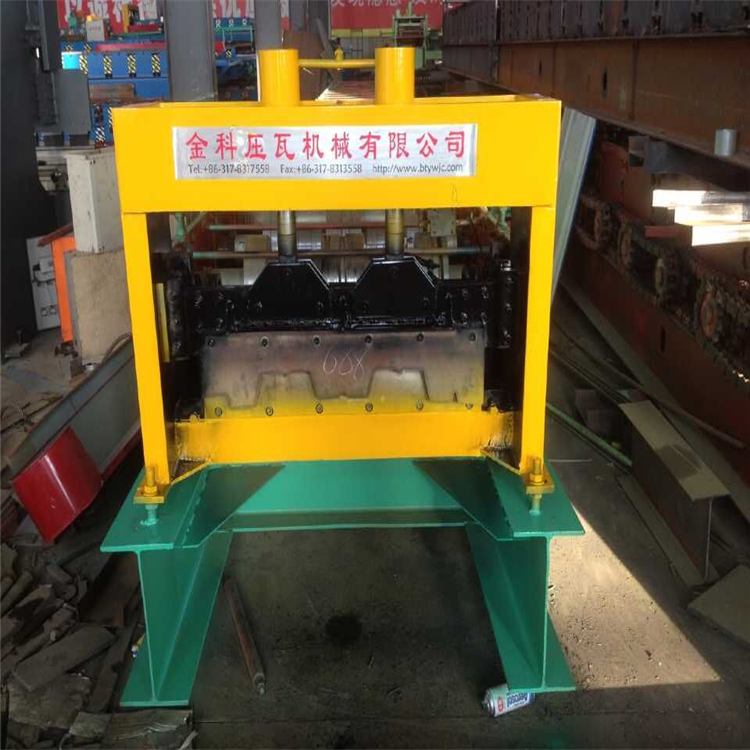

3 液压切刀
a. 刀片材料:Cr12淬火处理
b. 切断系统:采用先进的液压驱动,成型后自动尺切断,不变形,无废料,   系数较高(主机停切断)
4 电控系统
a.屏显:采用5.7寸台湾台达触摸屏
b.主机计算机(PLC):采用台湾台达DVP14ES
c.编码器:采用韩国奥托尼克斯ENC-1-1-1t-24
5 液压系统
a.采用台湾先进液压系统
b. 功率:5.5KW
688型楼承板机的构造与使用方法 楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm,高5 1 mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用,系复合结构。

压型钢板型号 688 用途
有效覆盖宽度(mm) 680
展开宽度(mm) 1000 楼面钢承板
板厚(mm) 0.8 1.0 1.2
截面惯性距(cm4/m) 91.62 119.38 142.01
截面抵挡距(cm3/m) 23.46 30.58 36.98
