475角驰压瓦机

475角驰压瓦机

压型轴径 18道 Ø70mm辊轴 材质 45#钢调质
475角驰压瓦机详细说明:



 沧州金科压瓦机械有限公司是一家   生产销售彩钢设备、彩钢压瓦机、金属成型设备的   厂家。本公司位于“中国铸造之乡”—河北省沧州市。本公司北依京津、东临渤海(黄骅港)、西距石家庄、南至济南仅200公里。京沪高速铁路、高速公路、104国道贯穿本市,铁路业十分的方便,交通便利,经济发达,地理位置优越。

  我公司有   设计师5名,软件调整设计师一名,可根据客户的要求,提供多种机器生产方案,不同配置、不同精度、不同价格,总有一款适合您。

JK475角驰压瓦机技术参数表 475角驰压瓦机

设备总长 9.5m 宽度 1m 高度 1.2m

电机功率 4Kw 工作电压 380V

生产速度 8~10米/分 瓦的有效宽度 475mm

压型轴径 18道 Ø70mm辊轴   材质  45#钢调质

压型轮 45#锻件,精车、磨光,表面镀硬铬

设备底架 350号H钢   14mm厚侧板

传动方式 1寸链条传动

液压剪断机 3kw

剪切刀 采用Cr12材质,经高温淬火而成,由二片刀组成

压板厚度 0.3-0.8mm

随机附件 上料架一套,一个操作柜,操作规程和使用说明书各两套

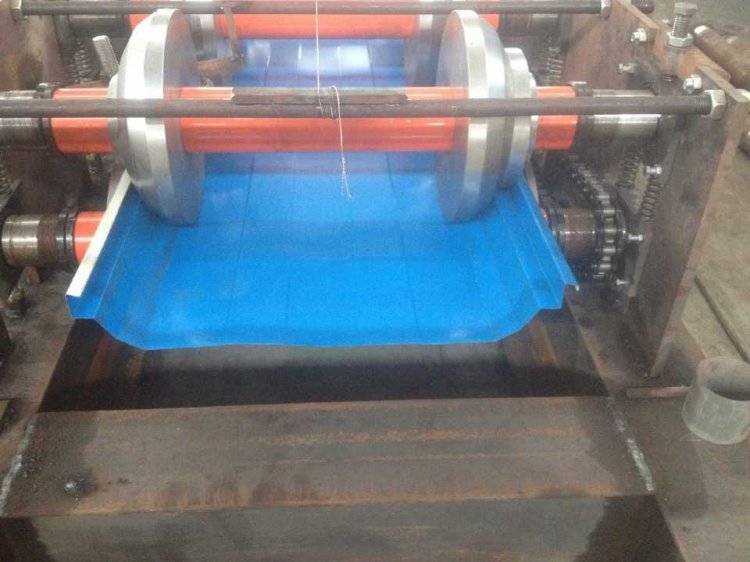

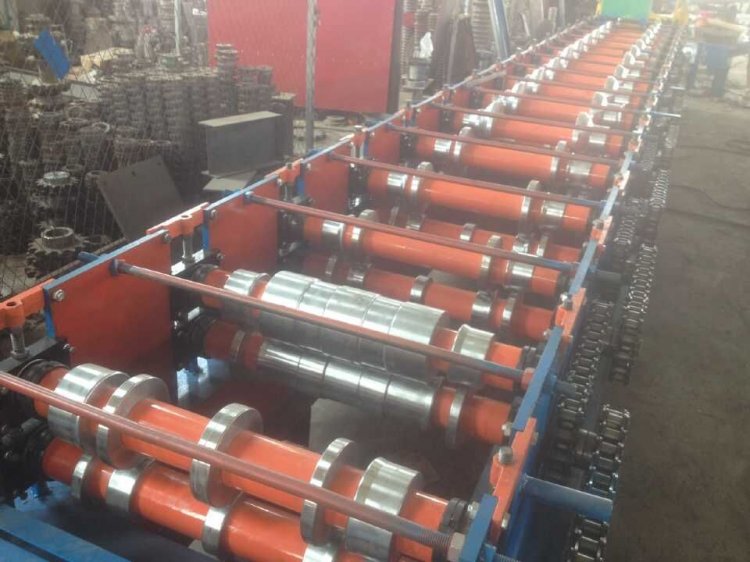

成型部分 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、快捷。

工作流程 (送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

进料导向平台 主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

成型后切断系统 切断系统由切断机架,切断模具,导向装置和切断油缸等组成。切断刀材料为钼钢淬火处理。

电控系统 采用台达PLC控制,变频调速,能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

液压系统 采用外置独立液压站(为切断提供动力)

   大误差 主机成型排数多,性能稳定,   大长度误差为±2mm

注意事项 供电电源输入:三相380V 50/60HZ   电网电压波动:≤±0.10

前后左右距离墙壁等遮拦物1米以上
