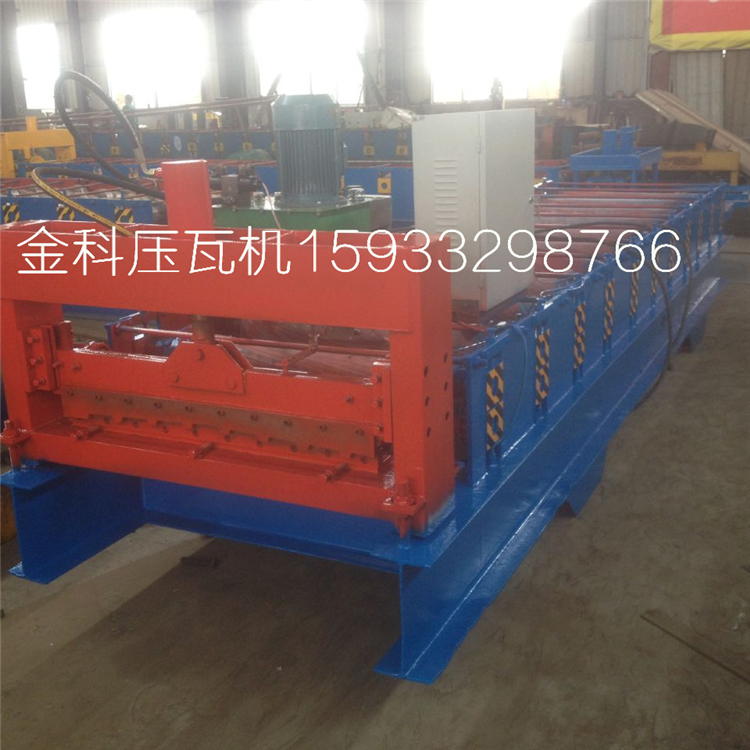

JK820异型板彩瓦机

JK820异型板彩瓦机

机器辊轴全部采用实心轴。可压镀锌板材
JK820异型板彩瓦机详细说明:

 全自动820型单板压瓦机技术参数

设备总长 5.6m 宽度 1.3m 高度 1m
电机功率 4Kw 工作电压 380V

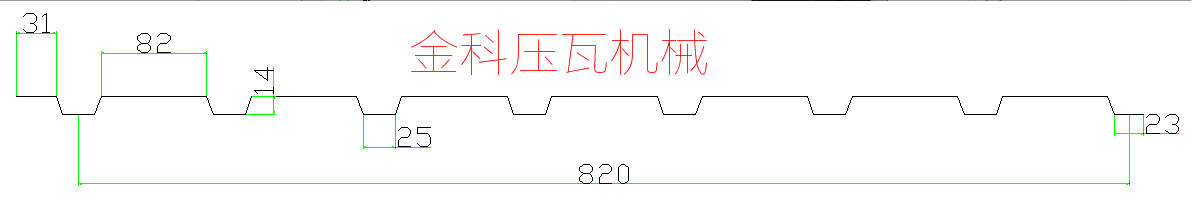

生产速度 8~10米/分 有效宽度 820mm
压型轴径 11道   Ø75mm辊轴   材质  45#钢调质
压型轮 45#锻件,精车、磨光,表面镀硬铬
设备底架 300号H钢   14mm厚侧板
传动方式 1寸链条传动
泵站功率 4kw
剪切刀 采用Cr12材质,经高温淬火而成,由二片刀组成
压板厚度 0.4-0.6mm  (镀锌板材)
随机附件 1.25米承重8吨方管带刹车上料架一套。
成型部分 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、快捷。
工作流程 (送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板
人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。
进料导向平台 主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

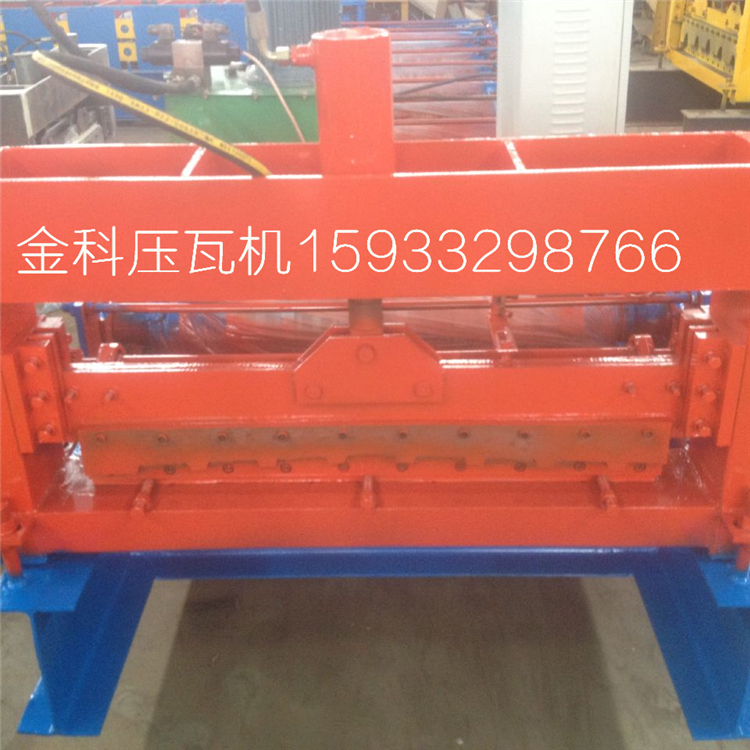

成型后切断系统 切断系统由切断机架,切断模具,导向装置和切断油缸等组成。切断刀材料为钼钢淬火处理。
电控系统 采用台达PLC控制,能实现整机自动化生产。可设定批次、工件长度、数量等。
操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。
