琉璃瓦压型压瓦机工作原理

发布时间:2018-10-16 09:36

 压瓦机工作原理

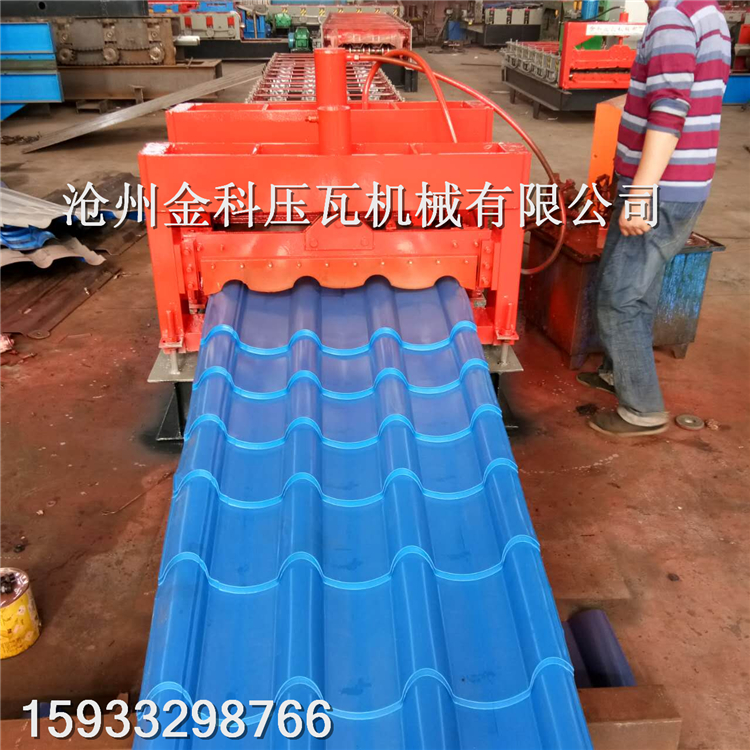

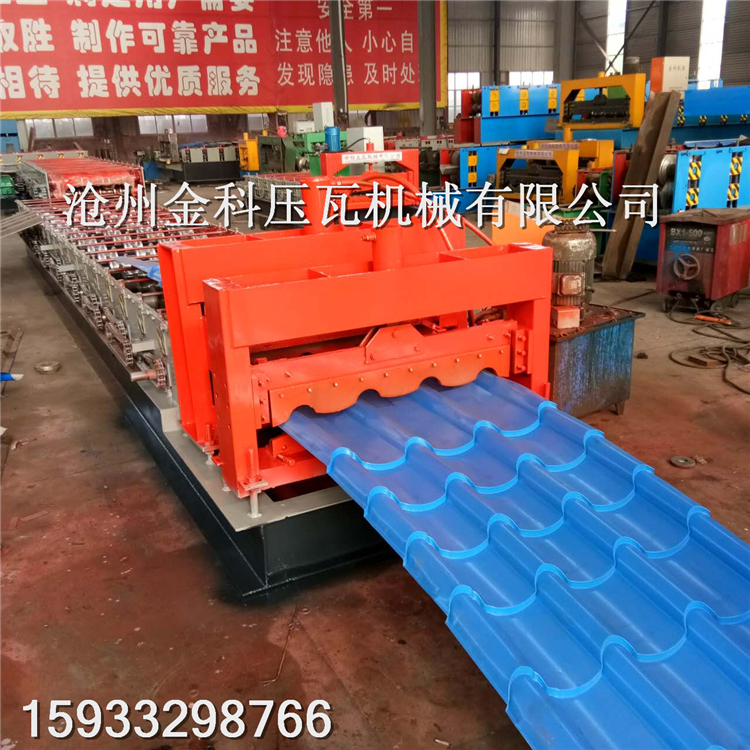

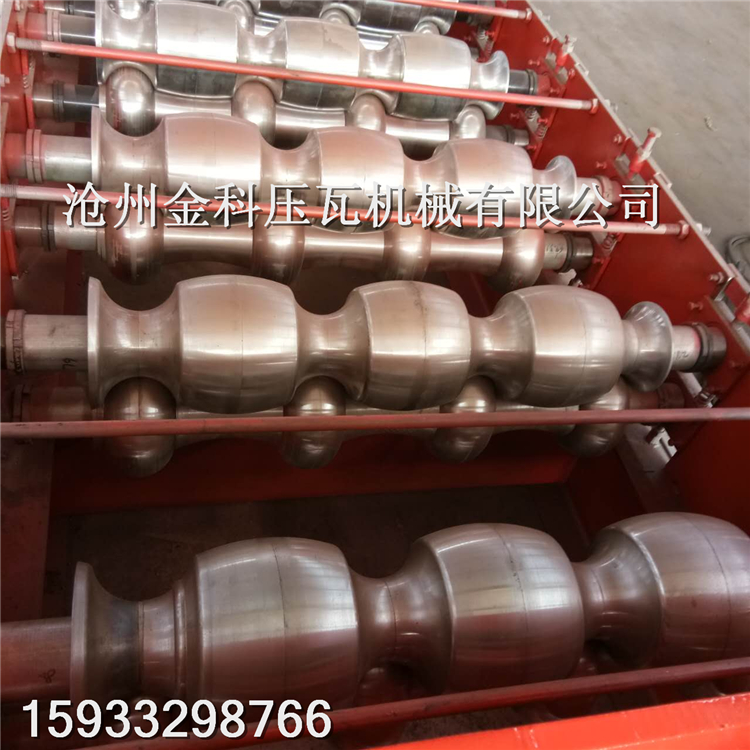

不管是压瓦机还是冷弯机都是分为四部分,(板材需要冲孔的话,加一道程序)电脑自动控制系统、辊道成型部分、压型部分、切刀部分。辊道成型部分是由电机拖动,链条链轮带动各辊转动。压型部分是液压缸带动模具上下移动,可以把彩钢压成许多节,形似琉璃瓦。切刀部分是液压缸带动刀具上下移动,可以把彩色钢瓦切断。生产过程如下:彩色钢板进入辊道成型部分,成型后到压型部分,压成等距离一节一节的,电脑控制柜负责计米数剪切。

该机上模冲压工序:由电动机经过皮带轮,带动输入轴,经小齿轮,大齿轮,带动上轴,通过一套凸轮机构带动装有上模的滑动座上下运动,实现压瓦。工作台的转位是由装于上轴端头的齿轮组,传动拨销齿轮,拨动装于六方转轮轴上的槽轮来实现分度定位,在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮,通过定位杆与定位盘实现下模在工作位置的   定位。在左右两侧机箱内,安装有润滑泵,机器工作时经过油管向各摩擦运动部位输送润滑油。
