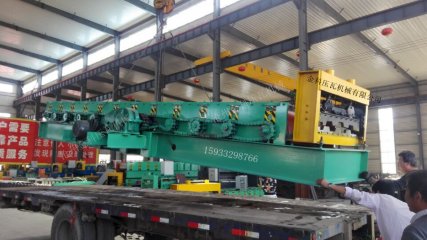

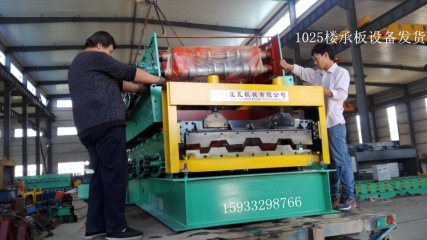

金科1025型楼层钢板机发货现场 厂家现货销售

发布时间:2015-10-09 10:43


河北金科压瓦机械有限公司,楼承板压瓦机型号,楼承板压瓦机配置。

1025楼承板压瓦机参数

设备总长

13.5m

宽度

1.5m

高度

1.5m

电机功率

 两个11KW

工作电压

380V

生产速度

8~10/

宽度

1025mm

压型轴径

24道 Ø95mm辊轴   材质  轴承钢调质

压型轮

轴承钢锻件,精车、磨光,表面镀硬铬

设备底架

400H钢   20mm厚侧板

传动方式

2寸链条传动

液压剪断机

5.5kw   125#油缸2个

剪切刀

采用Cr12材质,经高温淬火而成,由片两刀组成

压板厚度

0.8-1.5mm

随机附件

上料架一套,一个操作柜,操作规程和使用说明书各两套

成型部分

辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。

工作流程

(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

进料导向平台

主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

成型后切断系统

切断系统由切断机架,切断模具,导向装置和切断油缸等组成。切断刀材料为钼钢淬火处理。

电控系统

采用台达PLC控制,变频调速,能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

液压系统

采用外置独立液压站(为切断提供动力)

   大误差

主机成型排数多,性能稳定,   大长度误差为±1mm

注意事项

供电电源输入:三相380V 50/60HZ   电网电压波动:≤±10%

前后左右距离墙壁等遮拦物1米以上





保修期

12个月
